Salut! Je suis un fournisseur de câbles YJV de 0,6 à 1 kv. Aujourd'hui, je souhaite partager quelques conseils sur la façon de connecter ce type de câble. Il est extrêmement important d'établir une bonne connexion, car cela peut affecter les performances et la sécurité de votre système électrique.
Comprendre le câble YJV 0,6 - 1kv
Tout d'abord, parlons un peu deCâble YJV 0,6 - 1kv. C'est un choix populaire dans de nombreuses applications électriques, grâce à ses bonnes propriétés d'isolation et sa durabilité. Le « YJV » signifie câble à gaine PVC isolé en polyéthylène réticulé, ce qui signifie qu'il possède une couche d'isolation solide et fiable. Ce câble est conçu pour fonctionner correctement dans la plage de tension de 0,6 à 1 kV, ce qui le rend adapté à une variété d'installations électriques basse à moyenne tension, comme dans les bâtiments résidentiels, les petites usines et les espaces commerciaux.
Préparations préalables à la connexion
Avant de commencer à connecter le câble, vous devez effectuer quelques travaux de préparation.
- La sécurité avant tout: Assurez-vous de couper l'alimentation électrique de la zone où vous allez travailler. C’est une évidence, mais c’est l’étape la plus importante. Vous ne voulez pas vous faire électrocuter ! Portez un équipement de sécurité approprié, comme des gants isolants et des lunettes de sécurité.
- Inspecter le câble: Vérifiez le câble pour tout dommage visible, tel que des coupures, des abrasions ou des signes d'usure. Si vous rencontrez des problèmes, il est préférable de remplacer la partie endommagée du câble. Vous ne voulez pas utiliser un câble défectueux, car cela pourrait entraîner des problèmes électriques plus tard.
- Rassembler des outils: Vous aurez besoin de quelques outils pour le travail. Ceux-ci comprennent un coupe-câble, des pinces à dénuder, des outils de sertissage et du ruban électrique. Avoir les bons outils rend le processus de connexion beaucoup plus facile et plus efficace.
Processus de connexion étape par étape
Passons maintenant au processus de connexion proprement dit.
- Coupez le câble: Utilisez le coupe-câble pour couper le câble à la longueur souhaitée. Assurez-vous que la coupe est nette et droite. Cela facilitera le décapage ultérieur de l’isolant.
- Dénuder l'isolation: Utilisez les pinces à dénuder pour retirer l'isolation extérieure du câble. La longueur de l'isolant dénudé dépend du type de connexion que vous effectuez, mais elle est généralement d'environ 5 à 10 centimètres. Faites attention à ne pas endommager les conducteurs internes lors du dénudage.
- Préparer les chefs d'orchestre: Une fois l'isolation dénudée, vous devrez peut-être torsader les conducteurs individuels ensemble pour les rendre plus compacts. Cela contribue à une meilleure conductivité.
- Choisissez le bon connecteur: Il existe différents types de connecteurs disponibles pour le câble YJV de 0,6 à 1 kV, tels que les connecteurs à sertir, les connecteurs à souder et les connecteurs boulonnés. Le choix du connecteur dépend de l'application et de vos préférences personnelles. Pour la plupart des connexions à usage général, les connecteurs à sertir sont une bonne option.
- Sertissez le connecteur: Si vous utilisez un connecteur à sertir, placez le conducteur dénudé dans le connecteur et utilisez l'outil de sertissage pour comprimer le connecteur sur le conducteur. Assurez-vous que le sertissage est serré et sécurisé. Vous pouvez tester la connexion en tirant doucement sur le conducteur pour voir s'il se détache.
- Isoler la connexion: Une fois le connecteur en place, utilisez du ruban isolant pour isoler la connexion. Enroulez fermement le ruban adhésif autour du connecteur et du câble adjacent pour éviter toute fuite électrique. Vous pouvez également utiliser des gaines thermorétractables pour une isolation plus professionnelle et plus sûre. Faites simplement glisser le tube sur la connexion et utilisez un pistolet thermique pour le rétrécir en place.
Considérations particulières pour différents types de câbles
Il existe quelques variantes du câble YJV de 0,6 à 1 kV, comme370+2Câble XLPE 35et4 C xlpe ca delu.
- 370+2Câble XLPE 35: Ce câble possède une configuration spécifique de conducteurs. Lors de sa connexion, vous devez faire attention au codage couleur des conducteurs. Habituellement, les trois plus gros conducteurs sont destinés aux fils de phase et les deux plus petits sont destinés aux fils neutres et de terre. Assurez-vous de connecter les bons conducteurs aux bonnes bornes.

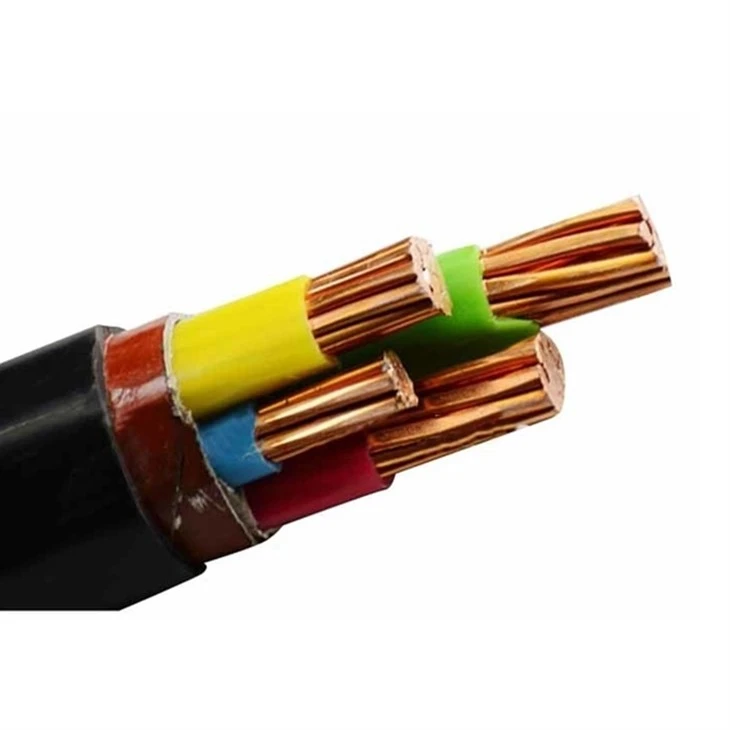

- 4 C xlpe ca delu: Ce câble est doté d'une armure en fil d'acier (SWA) pour une protection supplémentaire. Lors de sa connexion, vous devez d'abord retirer la gaine extérieure en PVC, puis vous occuper de l'armure. Vous pouvez utiliser un outil spécial pour couper l'armure et exposer les conducteurs internes. Après la connexion, veillez à bien réisoler l'armure pour conserver sa fonction de protection.
Tester la connexion
Une fois la connexion terminée, il est crucial de la tester.
- Inspection visuelle: Tout d’abord, effectuez une vérification visuelle pour vous assurer que tout semble correct. Vérifiez s'il y a des connexions desserrées, des conducteurs exposés ou une isolation inappropriée.
- Tests électriques: Utilisez un multimètre ou un autre équipement de test électrique pour vérifier la continuité et la résistance d'isolement de la connexion. Assurez-vous que les valeurs de résistance se situent dans la plage acceptable. Si vous rencontrez des problèmes, revenez en arrière et vérifiez à nouveau la connexion.
Pourquoi choisir notre câble YJV 0,6 - 1kv
Si vous êtes à la recherche d'un câble YJV de 0,6 à 1 kv, je vous recommande fortement d'envisager nos produits. Nous proposons des câbles de haute qualité qui répondent à toutes les normes de l'industrie. Nos câbles sont fabriqués à partir des meilleurs matériaux, ce qui garantit leur fiabilité et leurs performances à long terme. Que vous ayez besoin370+2Câble XLPE 35ou4 C xlpe ca delu, nous avons ce qu'il vous faut.
Si vous êtes intéressé par l'achat de nos câbles ou si vous avez des questions sur le processus de connexion ou sur nos produits en général, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à faire le bon choix pour vos besoins électriques.
Références
- Manuels d'installation électrique
- Guides techniques du fabricant de câbles
- Normes industrielles pour les connexions de câbles basse tension
